Balbharati solutions for Science and Technology [Hindi] 9 Standard Maharashtra State Board chapter 3 - धारा विद्युत [Latest edition]

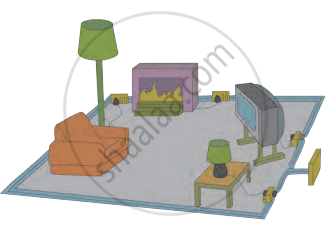

संलग्न चित्र में घर में विद्‌युत उपकरण परिपथ में संयोजित किए गए दिखाई दे रहे हैं, इस आधार पर निम्नलिखित प्रश्नों के उत्तर दीजिए।

1. घर के विद्युत उपकरण कौन-से क्रम में संयोजित किए गए हैं?
2. सभी उपकरणों पर विभवांतर कैसा है?
3. क्या उपकरणों में से प्रवाहित होने वाली विद्युत धारा समान होगी? उत्तर का समर्थन कीजिए।
4. घर में विद्युत परिपथ का संयोजन इस पद्धति द्वारा क्यों किया जाता है?
5. क्या इन उपकरणों में से टी.वी. बंद पड़ने पर संपूर्ण परिपथ खंडित होगा? उत्तर का समर्थन कीजिए।

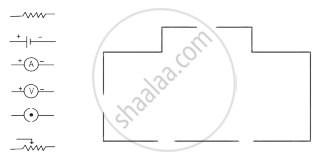

विद्‌युत परिपथ में संयोजित किए जाने वाले घटकों के चिह्न नीचे दिए गए हैं। उन्हें आकृति में उचित स्थान पर संयोजित करके परिपथ पूर्ण कीजिए।

उपर्युक्त परिपथ की सहायता से कौन-सा नियम सिद्ध किया जा सकता है?

उमेश के पास 15 W और 30 W प्रतिरोध वाले दो बल्ब हैं। उसे उन बल्बों को परिपथ में संयोजित करना है परंतु उसने वे बल्ब एक से एक क्रमश: जोड़ें तो बल्ब खराब हो जाते हैं, तो

अ. उसे बल्ब जोड़ते समय कौन-सी पद्धति के अनुसार जोड़ने पड़ेंगे?

आ. उपर्युक्त प्रश्न के उत्तर के अनुसार बल्ब संयोजित करने की पद्धति के गुणधर्म बताइए।

इ. उपर्युक्त पद्धति से बल्ब संयोजित करने पर परिपथ का परिणामी प्रतिरोध कितना होगा?

नीचे दी गई तालिका में विद्‌युतधारा (A में) और विभवांतर (V में) दिया गया है।

1. तालिका के आधार पर औसत प्रतिरोध ज्ञात कीजिए।
2. विद्युत धारा और विभवांतर के बीच के आलेख का स्वरूप कैसा होगा? (आलेख मत बनाइए)
3. कौन-सा नियम सत्य होता है? स्पष्ट कीजिए।

जोड़ियाँ मिलाइए।

‘x’ लंबाई के चालक का प्रतिरोध ‘r’ व उसके अनुप्रस्थ काट का क्षेत्रफल ‘a’ है तो चालक की प्रतिरोधकता कितनी होगी? उसे कौन-सी इकाई में मापा जाता है?

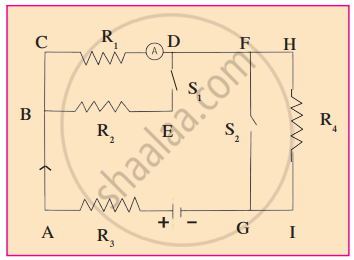

प्रतिरोध R₁, R₂, R₃ और R₄ आकृति में दिखाए अनुसार संयोजित किए गए हैं। S₁ और S₂ द्वारा दो कुँजियाँ दर्शाई गई हैं तो नीचे दिए गए बिंदुओं (मुद्दों) के आधार पर प्रतिरोधकों में से प्रवाहित होने वाली विद्युत धारा के बारे में चर्चा कीजिए।

1. कुँजी S₁ और S₂ दोनों को बंद किया।
2. दोनों कुँजियों को खुला रखा।
3. S₁ बंद की तथा S₂ खुली रखी।

x₁, x₂, x₃ परिमाण के तीन प्रतिरोधकों को विद्युत परिपथ में विभिन्न पद्धतियों से संयोजित करने पर प्राप्त होने वाले गुणधर्मों की सूची नीचे दी गई है। उन्हें कौन-कौन-से संयोजन में जोड़ा गया है, लिखिए। (I - विद्युत धारा, V - विभवांतर, x - परिणामी प्रतिरोध)

1. x₁, x₂, x₃ में से I विद्युत धारा प्रवाहित होती है।
2. x से x₁, x₂, x₃ बड़ा है।
3. x से x₁, x₂, x₃ छोटा है।
4. x₁, x₂, x₃ के मध्य का विभवांतर V समान है।
5. x = x₁ + x₂ + x₃
6. x = `1/(1/"x"_1 + 1/"x"_2 + 1/"x"_3)`

1m नायक्राेम की तार का प्रतिरोध 6 Ω है। तार की लंबाई 70 cm करने पर तार का प्रतिरोध कितना होगा?

यदि दो प्रतिरोधकों को श्रेणीक्रम में जोड़ा जाए तो उनका परिणामी प्रतिरोध 80 Ω होता है। यदि उन्हीं प्रतिरोधकों को समांतर क्रम में जोड़ा जाए तो उनका परिणामी प्रतिरोध 20 Ω होता है तो उन प्रतिरोधकों का मान ज्ञात कीजिए।

एक चालक तार से 420 C विद्युत आवेश 5 मिनिट तक प्रवाहित होता है तो इस तार में प्रवाहित होने वाली विद्युत धारा कितनी होगी?
